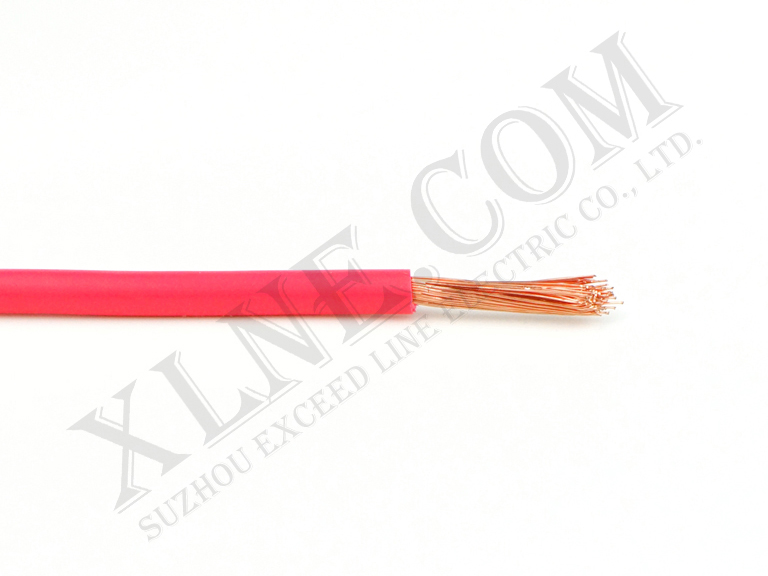

UL1015 8AWG 美标电子线

发布时间:2010/03/28 电子线 标签:UL1015低烟无卤单芯美标UL浏览次数:2995

  产品结构:

  • 产品型号:    UL1015
  • 导体    :    实心或多股绞合裸铜导体

(符合UL758  UL1581标准)

  • 绝缘    :    PVC混合物(符合ROHS要求)
  • 线芯识别:任意颜色

技术特性:

  • 导体工作温度:  105℃
  • 额定电压:      600V
  • 火花测试:      3kV
  • 燃烧测试:      通过UL VW-1及CSA FT1垂直燃烧测试
  • 使用温度范围:  -15℃至+70℃

(固定敷设)   弯曲半径为:15×D

  • 使用标准厚度、易剥、易裁,具有抗酸碱、耐油、防腐、耐寒、防潮、环保等特性。

应用场合:

  • 用于一般电子、电器设备内部连线,当暴露于有油环境时,不得超过80℃,当耐油环境超过80℃时,可以选用UL3386,使用于电子设备是,此线型耐油性可选用。

表1

芯数×截面积Cores or Section

(n×AWG)

近似外径

External

Diameter

(mm)

近似重量Weight

(kg/km)

芯数×截面积

Cores or Section

(n×AWG)

近似外径

External

Diameter

(mm)

近似重量

Weight

(kg/km)

26 2.1 7.1 5 9.2 207.6
24 2.2 8.3 4 9.9 267.9
22 2.4 10.0 3 11.0 325.6
20 2.6 12.4 2 12.0 382.5
18 2.8 16.2 1 14.1 495.9
17 2.9 19.0 1/0 14.8 615.3
16 3.1 22.6 2/0 16.3 750.0
15 3.3 25.9 3/0 17.7 923.0
14 3.5 31.5 4/0 19.4 1134.3
13 3.7 36.5 250 21.8 1366.5
12 4.0 45.5 300 23.4 1609.3
11 4.6 52.6 350 24.8 1852.7
10 4.9 67.1 400 26.2 2104.3
9 5.4 89.0 450 27.4 2344.7
8 6.6 107.5 500 28.6 2584.8
7 7.1 140.3 550 30.5 2898.6
6 8.5 172.6
