什么是拖链电缆? TRVV, TRVVP, TRVVSP又是什么?

发布时间:2009/03/10 拖链电缆 推荐产品 浏览次数:5656

邮箱:xlne_com@163.com

电话:17811995918
QQ:38514985

微信:17811995918

什么是拖链电缆?

在解释拖链电缆之前让我们先搞清楚什么是拖链,拖链又名电线电缆保护拖链(Cable carrier),是一种束缚电缆电线或空压管及油压管以方便其转动及运动的装置。

1953年,德国的吉尔伯特·瓦宁格教授发明了世界上第一条钢制拖链。1954年成立于德国锡根市的佳宝来公司(KABELSCHLEPP)的持有人瓦尔德里奇认为拖链是一个全新的市场,可以创造巨大的需求,开始向市场推广第一条拖链。60多年前的一个概念创造了现在的庞大市场。
现在第一条原创的钢制拖链样板已经发展为形形色色的钢制和塑料拖链,广泛应用于很多领域。KABELSCHLEPP佳宝来公司于1967发明了第一节由一个注塑成的塑料拖链,又成功的创造了更多的第一:轻便型拖链,3D拖链,无连接拖链。

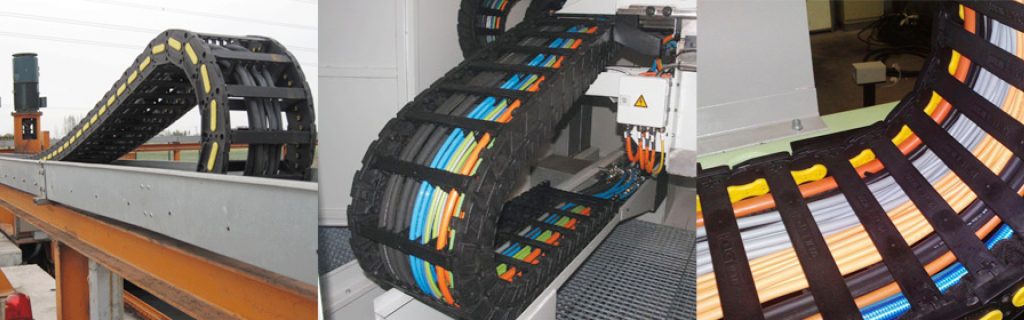

拖链应用于往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。拖链已被广泛应用于数控机床、电子设备、玻璃机械、注塑机机械手、搬运机械、塑料机械、起重设备、木工机械、汽车行业、产业车辆、金属加工机、机床、机器人,铸造机械、港口设备等行业。

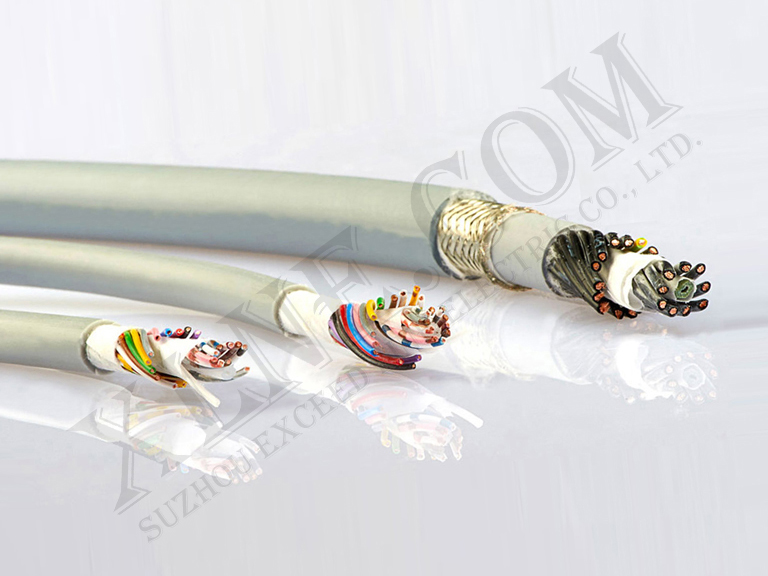

讲清楚什么是拖链,那么拖链电缆就是在需要来回移动的场合,为了防止电缆纠缠、磨损、拉脱、挂和散乱,把电缆放入拖链之中,对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆,通常也可称之拖曳电缆,坦克链电缆。

随着工业的发展,电缆应用环境的变化,拖链电缆不仅限于装配在拖链之中使用,它的高柔耐折性能可以满足很多移动场合的应用而不需要装配拖链。

拖链电缆的结构:
1.抗拉中心
在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充(而不是像通常情况下,用一些填充料或废塑料制成的垃圾芯线填充)这种方法能有效的保护绞线结构,防止绞线游离到电缆的中心区域。
2.导体结构
电缆应该选择最具柔韧性的导体,一般来说导体越细,电缆的柔韧性越好,但导体过细,会产生电缆缠绕现象。一系列长期的实验提供了单根导线的最佳直径,长度和节向的屏蔽组合,它有最佳的抗拉能力。
3.芯线绝缘
电缆内的绝缘材料不能彼此粘滞。而且绝缘层还需要支撑每股单股的导线。因此只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。
4.绞线
绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。然而由于绝缘材料的应用,绞线结构应按运动状态设计,从12根芯线开始,因该采用成束绞合的方式。
5.内护套甲胄式挤压成型的内护套取代廉价的羊毛材料,填充物或附属填充物。这一方法能保证绞线结构不会散乱。
6.屏蔽用优化的编织角度将屏蔽层紧紧的编织在内护套外,松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。紧密编织的屏蔽层同时具有抗扭力的作用。
7.外护套由不同的改良材料制成的外护套具有不同的功能,有抗UV功能的,有抗低温功能的,有耐油的以及成本优化的。但所有的这些外护套都有一个共同点,高耐磨性,并不会粘附任何东西。外护套必须是高柔性的但也要有支撑功能,当然应该是高压成型的。

TRVV, TRVVP, TRVVSP 是拖链电缆中的三种型号,根据应用场合的移动速度和弯曲频率不同拖链电缆分为很多种,这三种只是其中一部分型号名称
